150W DC-DC Boost Converter 10-32V to 12-35V 6A Step Up Voltage Charger Power
DC-CONV150W
Nuovo prodotto
150W DC-DC Boost Converter 10-32V to 12-35V 6A Step Up Voltage Charger Power
 |
Articolo consigliato per la realizzazione di piccoli progetti |
Nessun punto premio per questo prodotto.
- Rimuovi questo prodotto dalla mia lista dei preferiti.
- Aggiungi questo prodotto alla mia lista dei preferiti.
- Invia ad un amico
- Stampa
Scheda tecnica
| Altezza (mm) | 57 mm |
| Larghezza (mm) | 65 mm |
| Profondità (mm) | 25 mm |
| Peso (g) | 30 g |
| Temperature | Industrial (-40°c to +85°c) (ambient temperature exceeds 40°c, lower power use, or to enhance heat dissipation) |
| Output Voltage | 12-35 V (adjustable) |
| Input Voltage | 10-32 V (Note: The boost module input voltage can not be higher than the output voltage, the output stable at the set value) |
| Output current | 10 A |
| Output power | natural cooling 100W (MAX), enhance heat dissipation 150W (MAX) Easy to drive 65W 90W dual-core notebook. Use a 12V battery drive 19V 3.42A notebook, the module temperature about 45°c |
| Conversion efficiency | 94% (measured at Input 16V, output 19V 2.5A) |
| Output Ripple | 2% (MAX) 20M-bandwidth |
| Module Properties | non-isolated step-up module (BOOST) |
| Input current | 16 A (MAX) (Please enhance heat dissipation if more than 10A) |
| Full load temperature rise | 45°C |
| No-load current | 25mA typical |
| Voltage regulation | ± 0.5% |
| Dynamic response speed | 5% 200uS |
| Short circuit protection | None (Please Install fuses and protection circuits at Input port) |
| Input Reverse Polarity Protection | None (Please Series diode at the input port) |
| EAN | 0519397036917 |
Dettagli
150W DC-DC Boost Converter 10-32V to 12-35V 6A Step Up Voltage Charger Power
Descrizione
Un convertitore boost (o convertitore step-up) è un convertitore DC-DC che accetta una tensione d'ingresso continua e produce una tensione d'uscita maggiore rispetto a quella d'ingresso.
Grazie alla possibilità di regolare la tensione in uscita, è utilissimo per piccoli progetti come ad esempio un caricatore a energia solare per notebook o altri dispositivi.
In sistemi alimentati a batterie spesso sono costituiti da molte celle poste in serie per ottenere tensioni più elevate. Non è sempre possibile, per mancanza di spazio o per questioni di peso, mettere in serie tante batterie soprattutto nelle applicazioni dove è richiesta alta tensione. I convertitori boost possono aumentare la tensione e ridurre di conseguenza il numero di celle necessarie a questo scopo. Due tipiche applicazioni a batterie che usano i convertitori boost sono i veicoli elettrici ibridi (HEV) e i sistemi di illuminazione.
La Toyota Prius contiene un motore che usa tensioni di circa 500 V. Senza un convertitore boost, la Prius necessiterebbe di 417 batterie per alimentare il suo motore elettrico. In realtà la Prius usa solo 168 batterie e quindi eleva la tensione delle batterie da 202 V a 500 V. I convertitori boost alimentano anche dispositivi di scala molto più piccola, come i sistemi di illuminazione portatili. Un LED bianco richiede tipicamente 3.3V per emettere luce, e un convertitore boost può innalzare la tensione di una singola cella alcalina da 1.5 V per alimentare la lampada. I convertitori boost possono produrre anche tensioni più elevate per far funzionare i tubi fluorescentia catodo freddo (CCFL) in dispositivi come retro illuminatori di LCD e lampade flash.
Applications:

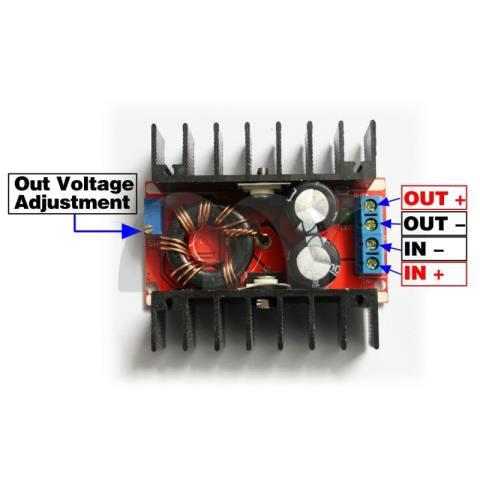

- DIY Adjustable Car Power Supply: Connecting input terminal to 12V power source, then the output voltage would be continuously adjustable from 14V to 35V. But please be reminded that the output voltage cannot be lower than input voltage.
- Car PC Power Supply: Connect input terminal to 12V power source, and adjust the output voltage for your notebook.
- Boost Charger. Allow you to charge the storage battery over 12V with 12V power supply, to charge 24V storage battery e.g.
- Charger for Your Electronic Device
